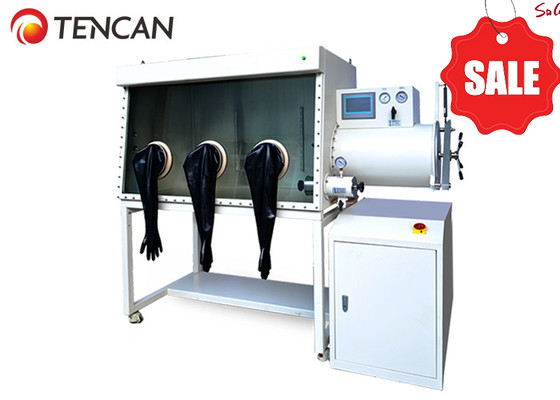

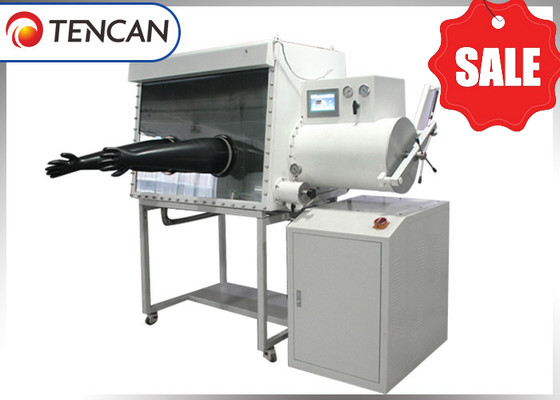

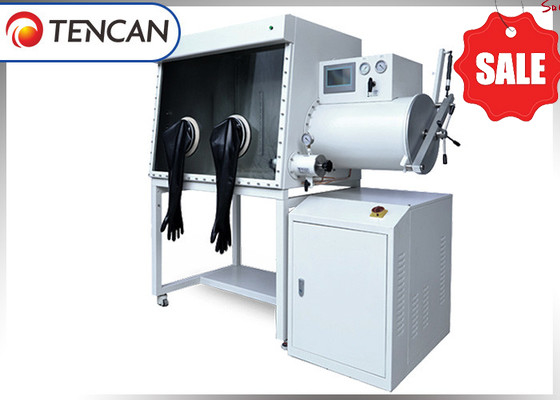

Система управления газом с двойной стороной лабораторной шкатулки с перчатками с инертными 3 портами для очистки органического газа
Подробная информация о продукте:
| Место происхождения: | Хунань, Китай |
| Фирменное наименование: | TENCAN |
| Сертификация: | CE ISO |
| Номер модели: | GBP1000S-3 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Шперплатный корпус + Пенообразование |
| Время доставки: | 25-35 рабочих дней после получения депозита |
| Условия оплаты: | T/T, Western Union |
| Поставка способности: | 100 комплектов в месяц |
|
Подробная информация |
|||
| Наименование продукта: | Очистительная система | Модель No.: | GBP1000S-3 |
|---|---|---|---|
| Содержание воды: | Меньше 1ppm | кислород: | "-3000Pa~+3000Pa |
| Тариф утечки: | менее 0,05 Vol %/h | Как справиться с давлением: | "-3000Pa~+3000Pa |
| Операционная сторона: | двойные стороны | Колонна очистки: | Одно или двойное по выбору покупателя |
| Выделить: | Лабораторная перчатка для очистки органических газов,Лабораторная перчатка с 3 портами,Двухсторонняя лабораторная шкатулка для перчаток |
||
Характер продукции
Китай Tencan 3 перчаток Порты односторонний перчаток коробка с очистной системой для воды и кислорода удаления
Краткое введение
Очистительная система - это специализированное лабораторное устройство, предназначенное для заполнения инертного газа высокой чистоты.при непрерывном циркуляции и фильтрации активных веществ изнутри. Обычно называемый как "вакуумная перчатка для удаления воды и кислорода", так и "инертная перчатка для очистки газов", это устройство выполняет несколько основных функций: устранение содержания воды,Он широко применяется при создании высокочистой среды, лишенной воды, кислорода и частиц пыли.
Принцип работы
Коробка и система очистки интегрированы, чтобы сформировать плотно запечатанную рабочую среду.действующие вещества внутри экстрагируются циклически, обеспечивая постоянный высокий уровень чистоты и чистую атмосферу инертного газа (содержание воды не более 1 ppm и содержание кислорода не более 1 ppm).
Принцип структуры
Очистительная система для перчаток в основном состоит из двух компонентов: корпуса основной коробки и переходной камеры.Мы предлагаем индивидуальные проекты и спецификации, соответствующие уникальным требованиям наших клиентов.
корпус основной коробки имеет два (или более) интерфейса управления перчатками, расположенные либо спереди, либо сзади, что позволяет одновременно управлять одним или несколькими лицами,тем самым повышая эффективность использования перчатокКроме того, наблюдательные окна на передней или задней стороне обеспечивают четкую видимость внутри коробки, что позволяет пользователям беспрепятственно контролировать процесс эксплуатации.Переходная камера оснащена всасыванием воздуха и зарядными сосками на ее клапанахКроме того, корпус основной коробки оснащен системой клапана и сопла, которые могут поддерживать баланс давления воздуха внутри коробки при необходимости.
Переходная камера служит буферной зоной между корпусом основного ящика и внешней средой.Обе уплотнительные двери эффективно изолировать внутреннюю часть основного корпуса коробки извне, что позволяет пользователям свободно перемещать предметы в и из коробки без необходимости повторных циклов эвакуации и надувания, тем самым упрощая процесс и уменьшая неудобства.
Заявления
Он применим для создания чистой среды путем устранения воды, кислорода и пыли.
НИОКР и производство батарей (литий-ионная батарея, порошковая батарея, солнечная батарея, литий-ионная фосфатная батарея).
НИОКР и производство специальных ламп (HD лампы, лампы металлических галоридов, керамические лампы металлических галоридов).
Сварка (сопротивляющая сварка, TIG-сварка, лазерная сварка, плазменная сварка, латунная сварка)
НИОКР и производство OLED
НИОКР и производство фармацевтической продукции
НИОКР и производство суперконденсаторов
Прекрасная химическая промышленность
Ядерная промышленность
НИОКР и производство новых энергетических материалов
Спецификации
| Спецификации стандартной модели очистной перчаток | ||||||
| Нет, нет, нет. | Модель No. | Размеры ящика | Общие размеры | Операционные стороны |
Число из перчаток |
Варианты |
| 1 | GBP800S-2 | 1200*800*930 мм | 1915*830*1830 мм | Одинокий | 2 | Одно- или двойные очистные колонны |
| 2 | GBP1000S-2 | 1200*1000*930 мм | 1915*1060*1830 мм | Одинокий | 2 | Одно- или двойные очистные колонны |
| 3 | GBP1000D-4 | 1200*1000*930 мм | 1915*1060*1830 мм | Двойной. | 4 | Одно- или двойные очистные колонны |
| 4 | GBP1200S-2 | 1200*1200*930 мм | 1915*1260*1830 мм | Одинокий | 2 | Одно- или двойные очистные колонны |
| 5 | GBP1200D-4 | 1200*1200*930 мм | 1915*1260*1830 мм | Двойной. | 4 | Одно- или двойные очистные колонны |
| 6 | GBP800S-3 | 1500*800*930 мм | 2215*1060*1830 мм | Одинокий | 3 | Одно- или двойные очистные колонны |
| 7 | GBP1000S-3 | 1500*1000*930 мм | 2215*1060*1830 мм | Одинокий | 3 | Одно- или двойные очистные колонны |
| 8 | GBP1000D-6 | 1500*1000*930 мм | 2215*1060*1830 мм | Двойной. | 6 | Одно- или двойные очистные колонны |
| 9 | GBP1200S-3 | 1500*1200*930 мм | 2215*1260*1830 мм | Одинокий | 3 | Одно- или двойные очистные колонны |
| 10 | GBP1200D-6 | 1500*1200*930 мм | 2215*1260*1830 мм | Двойной. | 6 | Одно- или двойные очистные колонны |
| 11 | GBP800S-4 | 1900*800*930 мм | 2615*1060*1830 мм | Одинокий | 4 | Одно- или двойные очистные колонны |
| 12 | GBP1000S-4 | 1900*1000*930 мм | 2615*1060*1830 мм | Одинокий | 4 | Одно- или двойные очистные колонны |
| 13 | GBP1000D-8 | 1900*1000*930 мм | 2615*1060*1830 мм | Двойной. | 8 | Одно- или двойные очистные колонны |
| 14 | GBP1200S-4 | 1900*1200*930 мм | 2615*1260*1830 мм | Одинокий | 4 | Одно- или двойные очистные колонны |
| 15 | GBP1200D-8 | 1900*1200*930 мм | 2615*1260*1830 мм | Двойной. | 8 | Одно- или двойные очистные колонны |
Примечания:
Содержание воды и кислорода в шкафу при стандартных условиях:
Содержание воды ≤1 ppm, содержание кислорода ≤1 ppm (Примечание: стандартное условие - атмосферное давление, постоянная температура 20 градусов).
Уровень утечки: ≤ 0,05 Vol%/h (в зависимости от изменения значения содержания кислорода в коробке)
Использованный газ:
а) Рабочий газ: N2, Ar, He и т.д.
b) Газ контроля: сжатый воздух или инертный газ.
В) Восстановительный газ: смешанный газ из рабочего газа и водорода.
Если установлена только система удаления воды или система удаления кислорода, восстановительный газ будет идентичен рабочему газу.
Примечания:Все односторонние коробки, оборудованные четырьмя перчатками, составляют сборную систему перчаток.и количество колонн очистки соответствует этим требованиям.
Технические параметры
| ТЕХНИЧЕСКИЕ ДАННЫЕ ИНЕРТНОГАЗОВОГО ГАНЦИОНА ТЕНКАН с системой очистки | |
| Позиции | Данные |
| Содержание воды в стандартном состоянии (Примечание: стандартное состояние - одно атмосферное давление, постоянная температура 20 градусов) | ≤ 1 ппм |
| Содержание кислорода в стандартном состоянии (стандартное состояние - одно атмосферное давление, постоянная температура 20 градусов) | ≤ 1 ппм |
| Максимальная степень вакуума, которую несет переходный шкаф | < 100Pa |
| Уровень утечки | ≤ 0,05 вольт%/ч |
| Диапазон давления газа внутри коробки | -3000Pa~+3000Pa |
Функции
| ФУНКЦИИ ИНЕРТНОГАЗОВОГО ГРУВЕКОВОГО СИСТЕМЫ ПУРИФИКАции ТЕНЦАН | |
| Позиции | Описания |
| Автоматическое управление | Управляемый и контролируемый автоматически программой управления. |
| Замена газа корпуса коробки (ручно/автоматически) |
Перед первоначальным использованием воздух шкафа следует обменять на инертный газ или азот.Это может быть удобно достигнуто с помощью системы автоматической функции замены газа шкафа, или, в качестве альтернативы, обмен газа может быть выполнен вручную. |
| Замена переходного шкафа (ручное/автоматическое) |
Когда материал помещается в коробку, газ в переходном шкафу необходимо заменить. Это может быть сделано с помощью функции автоматического обмена газом, предоставляемой системой шлюза,или альтернативно, замена газа может быть выполнена вручную. |
| Контроль очистки газа |
После установки состояния работы и результатов, процедуры очистки системы можно настроить на "Авто,"что позволяет системе автоматически поддерживать атмосферное состояние шкафа и завершать работуВ качестве альтернативы можно выбрать ручное управление. |
| Управление давлением воздуха на педали |
Используйте контролер ноги для управления нагнетательной или выхлопной системой, контролируя тем самым давление газа в шкафу. |
| Сокращение очистной системы |
Система автоматически управляет уменьшением очистных материалов, требуя только настройки условий уменьшения.система завершит процесс сокращения без необходимости ручного мониторинга на протяжении всего. |
| Он-лайн обнаружение условий эксплуатации |
Система управления предлагает пользователям функцию обнаружения состояния работы компонента.который может быть использован для мониторинга рабочего состояния компонентов оборудования и диагностики источников неисправностей каждой функции и компонента. |
| Настройка системных параметров |
Функция настройки системы позволяет пользователям настраивать параметры системы для достижения желаемых условий работы и набора функций. |
| Функция регистрации данных |
Система обеспечивает запись параметров работы оборудования, эту запись можно проследить для мониторинга производства или эксперимента. |
| Управление резервной функцией газа |
При временном отключении подачи регулирующего газа или отключении источника регулирующего газа в течение некоторого времени резерв регулирующего газа защитит оборудование от продолжения работы. |
| Функция ожидания охлажденного цикла газа | Система очистки обеспечивает теплообмен для охлаждения циркулирующего газа, может быть используется в одиночку путем впрыска охлаждающей жидкости для контроля температуры циркулирующего газа. |
| Многоуровневая система безопасности |
Система управления включает в себя различные меры безопасности, такие как многоуровневые сигналы безопасности, сигналы тревоги и функции отключения, чтобы обеспечить безопасность как эксплуатационного персонала, так и оборудования. |
| Защитная функция при очистке цикл блокирован |
Когда система циркуляции затрудняется, система управления запускает сигналы и проактивно регулирует скорость воздуха, чтобы защитить двигатель.Эта функция может идентифицировать такие проблемы, как блокировки цикла системы., неэффективность трубопроводов, блокировки пыли с фильтрами и другие связанные с этим проблемы. |
