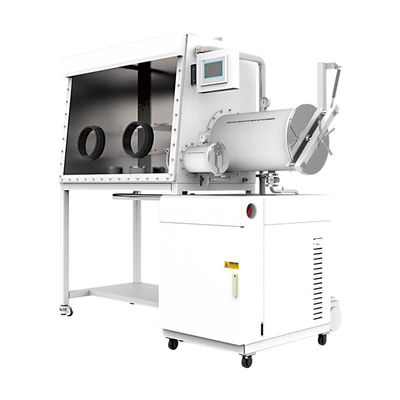

TENCAN Laboratory Purified Glove box GBP1000D-4 (1200) Двусторонняя рабочая перчатка для литий-ионных батарей

TENCAN Laboratory Purified Glove box GBP1000D-4 (1200) Двусторонняя рабочая перчатка для литий-ионных батарей

Краткое введение

Changsha Tencan Glove Box - это устройство, обеспечивающее среду, свободную от воды и кислорода.система регенерации циркуляционной очистки, система управления, вакуумная система, система отображения и т. д. Она также может быть интегрирована со специальным оборудованием, связанным с производством ламп, лазерным оборудованием, оборудованием для вакуумного покрытия, вакуумной печью,система отображения кислорода в воде, система фильтрации дыма и пыли, система фильтрации растворителей, система очистки растворителей, система очистки газов, холодильник низкой температуры и т.д.Ящик для перчаток Tencan имеет красивый и элегантный вид, отличительный стиль, длительное время непрерывной работы, стабильное и надежное, автоматизированное управление, простая эксплуатация и простое обслуживание, которому пользователи очень доверяют.

После многих лет развития, Чанша Тенкан достигла плодотворных результатов в области исследований и разработок продуктов, дизайна и накопила большое количество знаний.Каждый шаг прошел строгую проверку качества и испытанияМы всегда будем сосредоточены на стандартизации, целостности, обслуживании, инновациях и других аспектах, ориентируясь на потребности клиентов,преобразование доверия клиентов в мотивацию предприятия, и постоянно создавать новые инновационные опыты для клиентов.

Очистительная перчатка коробка является своего рода лабораторное оборудование, которое заполняет камеру с высокой чистоты инертного газа, циркулирует

и фильтрует O2, H2O, органические газы и другие вещества.

защитный ящик и т. д. Основной функцией является удаление O2, H2O и органического газа. Он широко используется в сверхчистых средах без O2, H2O и пыли, таких как литий-ионные батареи и материалы,полупроводники, суперконденсаторы, специальные лампы, лазерная сварка, сплав, синтез материалов, OLED, MOCVD и т. д., а также биологические приложения, такие как культура анаэробных бактерий, культура гипоксии клеток и т. д.

Принцип работы

Рабочий газ в перчатке находится между камерой и колонной очистки (H2O и

Когда рабочий газ циркулирует через колонну очистки, он перемещается по трубам, циркуляционным душителям и т. д.его влага и кислород адсорбируются, а затем возвращаются в камеруПо мере того, как время цикла проходит, содержание H2O и O2 в рабочем газе в камере постепенно уменьшается и в конечном итоге достигает индекса менее 1 ppm.Колонна очистки будет насыщена после определенного периода цикла, и могут быть регенерированы и повторно использованы.

Основные применения

Исследования физической химии, разработка и производство освещения и специальных ламп, исследования и производство литий-ионных батарей, исследования щелочных металлов, исследования катализаторов,лазерная и плазменная сварка, медицинская и биоинженерная, производство лекарств и упаковочные процессы, полупроводниковая промышленность, исследования в области хелатной химии, исследования керамических порошков, исследования металлических порошков,промышленная технология обработки высокотемпературных вакуумных коробок.

Основные особенности

Индекс:Вода, кислород < 0,1 ППМ

Уровень утечки:≤ 0,001 вольт % ч

Электромоторный клапан имеет модульную конструкцию, которая эффективно обеспечивает герметичность перчаток и легко заменяется.

Уникальная конструкция двери перехода, легкая, легко открываемая и простая в эксплуатации.

Внешний вид перчаток имеет несколько конструкций, которые могут удовлетворять потребностям разных пользователей.

Сенсорный экран:Легкий доступ к различным функциям.

Окружение:Газовая циркуляция в замкнутом цикле, без масла и вакуума.

Регенерация:Автоматическое управление.

Контроль давления воздуха:Автоматическое управление, рабочее давление воздуха может устанавливаться в диапазоне +/-15mbar.

Уборка ящиков:Автоматическое управление, легкая для сушки эксплуатация, экономия газа и относительно безопасный для работы растворителей.

Переключатель ног:Давление воздуха внутри коробки можно регулировать с помощью переключателя.

Записка о данных: Данные автоматической системы записи

Функция сигнализации:Он имеет функции регенерации, циркулирующего давления и недействительной работы.

Имеет несколько патентов на герметичность.

Лабораторная стандартная перчатка

1,Конфигурация стандартной лабораторной перчаток

1.1 Камера перчаток

1.2 Главная передняя комната

1.3 Система очистки газов GP20

1.4 Мини-предкамера

2Коробка

2.1 Размер коробки: 1 8 0 0 мм (длина) х 900 мм (высота) х 750 мм (ширина дна).

2.2 Открытие перчатки: диаметр 220 мм, изготовлено из твердого алюминиевого сплава, устойчивого к коррозии органической атмосферы.

2.3 Перчатки: американская марка, модель 8B1532, диаметр перчатки 8 дюймов, толщина 0,4 мм, бутиловый каучук, коррозионная стойкость, стойкость к старению и определенная высокотемпературная стойкость.

2.4 Переднее видное окно: с наклонной рабочей поверхностью и съемным 8мм безопасным закаленным стеклом, оно износостойкое, коррозионностойкое и имеет хорошую светопроницаемость.Печать кольцо принимает 3/8 дюйма толщиной OMEGA печать кольцо.

2.5 Диапазон давления коробки: он может поддерживать определенное положительное и отрицательное давление (-12mbar -12mbar) во время использования. Если оно превышает определенное давление, система автоматически защитит его.

2.6 Освещение: оснащено антиотражающим энергосберегающим освещением, свет мягкий.

2.7 Внутреннее питание в коробке: 1 комплект клейкой заполненной панели проводки питания предварительно установлен внутри коробки (питание: напряжение 220V-50Hz 1 фаза, питание10A).

2.8 Запасный интерфейс: коробка оснащена несколькими стандартными интерфейсами KF-40 для легкого доступа к жидкостям, газам, сигналам и т.д.

2.9 Полки: Внутри коробки есть три слоя полки.

2.10 Крышка: включает ролики высотой 950 мм. Ролики выполняют такие функции, как выравнивание, движение и закрепление.

2.11 Низкий уровень утечки: Применяя запатентованную технологию уплотнения, уровень утечки коробки составляет менее 0,001 Vol%/h.

3"Переходный кабинет"

3.1 Форма: цилиндрическая (304 нержавеющая сталь), с фланцевым соединением между большим отсеком и перчаток.

3.2 Большая переходная камера: диаметром 360 мм и длиной 600 мм, имеет автоматическое управление клапаном для процесса всасывания и пополнения;Количество циклов всасывания и пополнения может быть настроено на автоматическое выполнение операций всасывания и пополнения, экономия времени ожидания.

3.3 Небольшая переходная кабина: с диаметром 150мм х 300мм, небольшая переходная кабина управляется ручным клапаном для извлечения и пополнения воздуха.

3.4 Поднос для переходного отсека: Большой переходный отсек оборудован свободно передвигающейся и расширенной полировкой.

3.5 Степень вакуума: ≤ -0,1 МПа (все с дисплеем вакуумной ленты).

4Система управления циркуляцией очистки

4.1 Система управления

4.1.1 Способ: включает в себя характеристики самодиагностики, отключения и самозапуска, с регулированием давления и адаптивными функциями. Автоматическое управление, управление циклами, защита паролем,и управление вакуумной камерой отображаются на LCDУправляющий блок принимает сенсорный экран Siemens PLC из Германии, а меню работы может быть выбрано на китайском/английском языке.

4.1.2 Управление давлением в коробке: давление в коробке может регулироваться в пределах определенного диапазона давления с помощью сенсорного экрана, и система автоматически балансирует давление в коробке в этом диапазоне.

4.1.3 Педаль на ногах: она может в любое время более точно контролировать давление шкатулки для перчаток, достигать работы перекачки и пополнения воздуха до давления шкатулки,и облегчить более удобные эксперименты для пользователей.

4.2 Система циркуляционной очистки

4.2.1 Контроль: Контроль воды и кислорода в пределах <1ppm с точностью 0,01ppm.

4.2.2 Устройство регулировки: весь процесс регулировки с помощью PLC (эвакуация, очистка, регенерация, нагрев) не требует ручного контроля.

4.2.3 Рабочий газ: N2 или Ar (циркуляция газа) с требованием чистоты 99,999%.

4.2.4 циркуляционный вентилятор: высокоскоростной вентилятор с переменной частотой, регулируемый поток 0-100 м3/ч, управляемый микропроцессорами Siemens из Германии,установлено устройство из нержавеющей стали с внутренней стороной, прошедшее испытания на высоком давлении и не имеющее утечки.

4.2.5 Двойная колонна очистки: каждая колонна содержит 5 кг немецкого высокоэффективного металлического катализатора BASF, способного удалять 65 литров кислорода,5 кг высокоэффективного молекулярного ситового материала для очистки воды из UOP в США, способный удалять 2,2 кг воды.

4.2.6 Блок очистительного клапана: Burkert, Германия, полностью автоматический клапан с электрическим приводом, модульная конструкция, более лаконичная и удобная для обслуживания.

4.2.7 фильтр: высокоэффективный фильтр с фильтром диафрагмы 0,3 мкм, соответствующим стандартам HEPA.

4.3 Регенерационная система

4.3.1 Регенерационная система: используется для очистки системы для повторного использования, ее активации и восстановления адсорбционной способности; для регенерации требуется бутылка с смешанным газом N2/H2 или Ar/H2 2.где на H2 приходится 5-10%.

4.4 Система отображения

4.4.1 Система отображения: блок управления использует сенсорный экран Siemens PLC из Германии, а меню интерфейса работы может переключаться между китайским и английским языками.Интерфейс дисплея богат функциями, легко работать, легко понять, и поддерживает функцию экспорта данных.

5Вакуумный насос

5.1 Вакуумный насос использует вакуумный насос Edwards RV12 из Великобритании, с частотой потока 12 м3/ч. И он может быть управляемым независимо в любое время.Время автоматического отключения вакуумного насоса может быть настроено сенсорным экраном, что более разумно и снижает ненужное потребление энергии.

6Система фильтрации растворителя

Для предотвращения воздействия органических растворителей на колонну очистки или перекрестного загрязнения эксперимента,колонна адсорбции органического растворителя интегрирована во внешнюю часть перчаток с использованием серийной системыСредство состоит в основном из высококачественного и эффективного активированного угля с заполнительным количеством 6 кг.

7Анализатор воды

7.1 (1 единица, британский Мишель) Диапазон: 0-1000ppm, с использованием керамических чувствительных компонентов алюминия.

8Анализатор кислорода.

8.1 (1 блок, электрохимический анализатор AVCRAY из США) с диапазоном 0-1000 ppm, требует использования электрохимических датчиков топливных элементов, точных нулевых точек и не подвержен дрейфу;Избегание ситуаций, когда циркониевые датчики подвержены повреждению и неточному обнаружению в органических растворителях, электролиты и другие среды.

9Спецификациистандартного образца очистной перчаток
