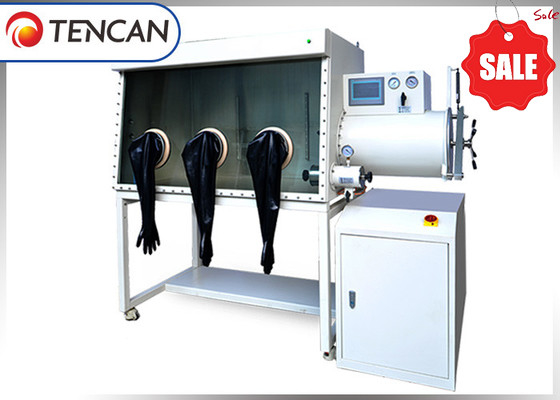

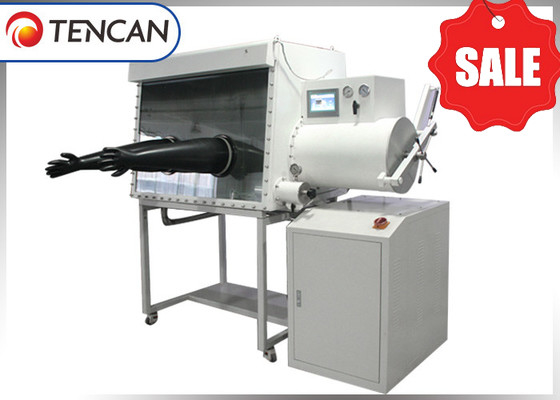

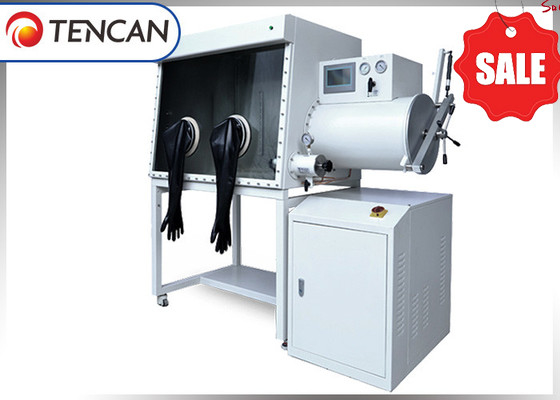

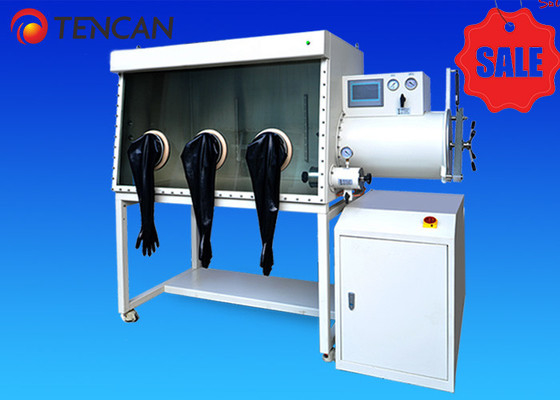

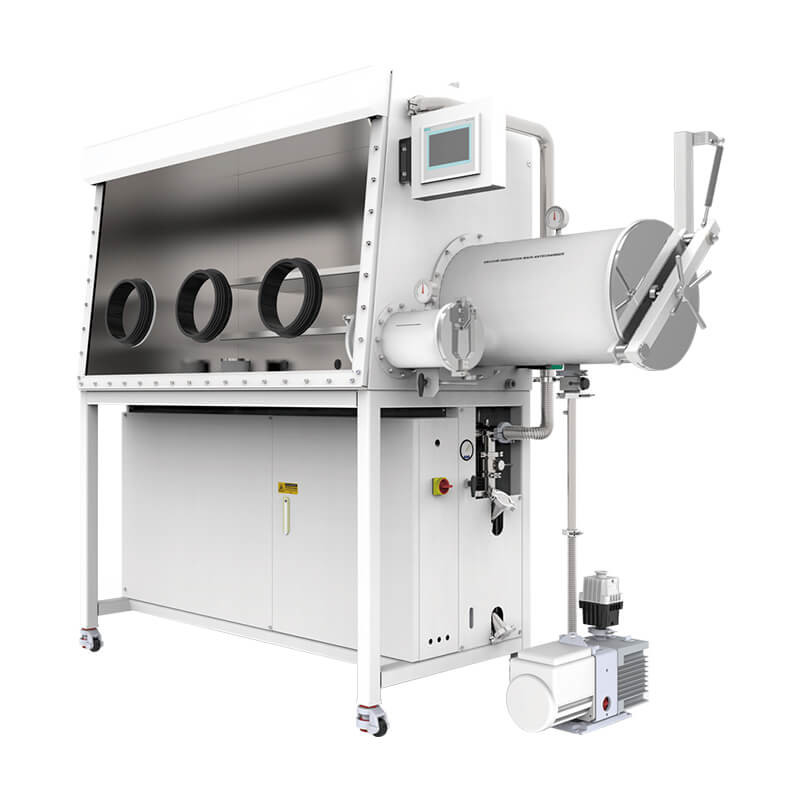

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Лабораторная стандартная очистка GBP1000D-4 1200 Инертная газовая перчатка с двусторонними рабочими позициями от Changsha Tencan

Обзор продукции

Система состоит из главной камеры, передаточного блока, с помощью которой вы можете обрабатывать материалы, которые не имеют кислорода и воды.,Система очистки газа, панель управления, подсистема вакуума и интерфейс мониторинга.сушилки, устройства для мониторинга атмосферы и системы фильтрации паров, растворителей и газов.

Построенные с эргономичным и современным внешним видом, перчаток Tencan обеспечивают длительную непрерывную работу с автоматизированным управлением, простым обслуживанием и надежной работоспособностью,что делает их предпочтительным выбором для исследований и промышленных применений.

Техническое развитие

Через годы самоотверженного развития, Чанша Тенкан установил сильные возможности в области инноваций продукции и инженерного проектирования.Каждый этап производства проходит строгую проверку качества, чтобы обеспечить последовательную поставку передовыхПриверженные стандартизации и ценностям, ориентированным на клиента, мы превращаем доверие клиентов в непрерывное совершенствование,последовательное создание инновационных решений, отвечающих меняющимся потребностям лабораторий и производства.

Очистительная перчатка

Очистительная перчатка - это лабораторное оборудование, предназначенное для создания контролируемой атмосферы путем заполнения камеры инертным газом высокой чистоты при непрерывном фильтрации таких примеси, как O2, H2O,Также известная как вакуумная перчатка или камера защиты от инертных газов, ее основная функция заключается в устранении кислорода, влаги и органических газов.Он широко используется в сверхчистой среде, свободной от O2, H2O и пыли, например, в литий-ионных батареях и исследованиях материалов, производстве полупроводников, суперконденсаторах, специализированном освещении, лазерной сварке, сварке, синтезе материалов, OLED,и процессы MOCVDКроме того, он поддерживает биологические применения, включая анаэробную культуру бактерий и инкубацию гипоксичных клеток.

Рабочий принцип
Станция для перчаток работает через систему циркуляции газа с закрытым контуром между главной камерой и колонной очистки, которая содержит адсорбенты для удаления H2O и O2.Под контролем и наблюдением ПЛКПри прохождении газа через колонну очистки, влага и кислород адсорбируются.и очищенный газ возвращается в камеруВ течение нескольких циклов концентрации H2O и O2 в камере постепенно уменьшаются, достигая уровня ниже 1 ppm.Очистительная колонна может стать насыщенной после длительного использования, но может восстанавливаться при повторной работе.

Основные применения

• Физико-химические исследования

• Разработка и производство специального освещения

• НИОКР и производство литий-ионных батарей

• Исследования щелочных металлов

• Исследования катализаторов

• Лазерная и плазменная сварка

• Медицинское и биоинженерное применение

• Производство и упаковка лекарственных средств

• Процессы полупроводниковой промышленности

• Исследования в области химии хелатов

• Исследование керамики и металлического порошка

• Промышленная высокотемпературная вакуумная обработка

Технические спецификации и характеристики

Контроль окружающей среды: поддерживает сверхнизкий уровень влаги и кислорода (<0,1 ППМ)
Цельность утечки: Максимальная скорость утечки ≤ 0,001% объема/час
Система клапанов: модульная конфигурация соленоидного клапана обеспечивает надежную герметичность и упрощенное обслуживание
Дизайн доступа: специально спроектированная дверь камеры передачи обеспечивает легкую работу и плавный доступ
Эстетические варианты: множество внешних конструкций, доступных для удовлетворения различных предпочтений пользователей
Интерфейс управления: удобный для пользователя сенсорный экран для интуитивной работы системы
Управление газом: система циркуляции с замкнутым контуром работает без потребности в масле или вакууме
Система регенерации: полностью автоматизированное управление регенерацией
Регулирование давления: автоматическое управление давлением с регулируемым рабочим диапазоном ± 15 mbar
Очистка камеры: автоматическая функция очистки коробки позволяет быстро сушить, эффективно работать с газом и безопасно обрабатывать растворители
Управление ногами: интегрированный переключатель ног для удобной регулировки внутреннего давления
Регистрация данных: автоматическая система регистрации и хранения данных
Сигнализация безопасности: всеобъемлющая система сигнализации для состояния регенерации, давления циркуляции и ошибок в работе
Технология уплотнения: защищена несколькими патентами на уплотнение

Ключевые преимущества

• Усовершенствованный контроль окружающей среды для обработки чувствительных материалов

• Проектирование модульных компонентов для повышения надежности и обслуживания

• Интеллектуальные системы автоматизации уменьшают сложность работы

• Гибкие варианты конфигурации отвечают конкретным требованиям приложения

• Патентованные уплотнительные решения обеспечивают долгосрочную эксплуатационную целостность

Лабораторная стандартная перчатка

1,Конфигурация стандартной лабораторной перчаток

1.1 Камера перчаток

1.2 Главная передняя комната

1.3 Система очистки газов GP20

1.4 Мини-предкамера

2Коробка

2.1 Размер коробки: 1 2 0 0 мм (длина) х 900 мм (высота) х 750 мм (ширина дна).

2.2 Открытие перчатки: диаметр 220 мм, изготовлено из твердого алюминиевого сплава, устойчивого к коррозии органической атмосферы.

2.3 Перчатки: американская марка, модель 8B1532, диаметр перчатки 8 дюймов, толщина 0,4 мм, бутиловый каучук, коррозионная стойкость, стойкость к старению и определенная высокотемпературная стойкость.

2.4 Переднее видное окно: с наклонной рабочей поверхностью и съемным 8мм безопасным закаленным стеклом, оно износостойкое, коррозионностойкое и имеет хорошую светопроницаемость.Печать кольцо принимает 3/8 дюйма толщиной OMEGA печать кольцо.

2.5 Диапазон давления коробки: он может поддерживать определенное положительное и отрицательное давление (-12mbar -12mbar) во время использования. Если оно превышает определенное давление, система автоматически защитит его.

2.6 Освещение: оснащено антиотражающим энергосберегающим освещением, свет мягкий.

2.7 Внутреннее питание в коробке: 1 комплект клейкой заполненной панели проводки питания предварительно установлен внутри коробки (питание: напряжение 220V-50Hz 1 фаза, питание10A).

2.8 Запасный интерфейс: коробка оснащена несколькими стандартными интерфейсами KF-40 для легкого доступа к жидкостям, газам, сигналам и т.д.

2.9 Полки: Внутри коробки есть три слоя полки.

2.10 Крышка: включает ролики высотой 950 мм. Ролики выполняют такие функции, как выравнивание, движение и закрепление.

2.11 Низкий уровень утечки: Применяя запатентованную технологию уплотнения, уровень утечки коробки составляет менее 0,001 Vol%/h.

3"Переходный кабинет"

3.1 Форма: цилиндрическая (304 нержавеющая сталь), с фланцевым соединением между большим отсеком и перчаток.

3.2 Большая переходная камера: диаметром 360 мм и длиной 600 мм, имеет автоматическое управление клапаном для процесса всасывания и пополнения;Количество циклов всасывания и пополнения может быть настроено на автоматическое выполнение операций всасывания и пополнения, экономия времени ожидания.

3.3 Небольшая переходная кабина: с диаметром 150мм х 300мм, небольшая переходная кабина управляется ручным клапаном для извлечения и пополнения воздуха.

3.4 Поднос для переходного отсека: Большой переходный отсек оборудован свободно передвигающейся и расширенной полировкой.

3.5 Степень вакуума: ≤ -0,1 МПа (все с дисплеем вакуумной ленты).

4Система управления циркуляцией очистки

4.1 Система управления

4.1.1 Способ: включает в себя характеристики самодиагностики, отключения и самозапуска, с регулированием давления и адаптивными функциями. Автоматическое управление, управление циклами, защита паролем,и управление вакуумной камерой отображаются на LCDУправляющий блок принимает PLC сенсорный экран из Германии, и меню работы может быть выбрано на китайском/английском языке.

4.1.2 Управление давлением в коробке: давление в коробке может регулироваться в пределах определенного диапазона давления с помощью сенсорного экрана, и система автоматически балансирует давление в коробке в этом диапазоне.

4.1.3 Педаль на ногах: она может в любое время более точно контролировать давление шкатулки для перчаток, достигать работы перекачки и пополнения воздуха до давления шкатулки,и облегчить более удобные эксперименты для пользователей.

4.2 Система циркуляционной очистки

4.2.1 Контроль: Контроль воды и кислорода в пределах <1ppm с точностью 0,01ppm.

4.2.2 Устройство регулировки: весь процесс регулировки с помощью PLC (эвакуация, очистка, регенерация, нагрев) не требует ручного контроля.

4.2.3 Рабочий газ: N2 или Ar (циркуляция газа) с требованием чистоты 99,999%.

4.2.4 циркуляционный вентилятор: высокоскоростной вентилятор с переменной частотой, регулируемый поток 0-100 м3/ч, управляемый микропроцессорами из Германии,установлено устройство из нержавеющей стали с внутренней стороной, прошедшее испытания на высоком давлении и не имеющее утечки.

4.2.5 Двойная колонна очистки: каждая колонна содержит 5 кг немецкого высокоэффективного металлического катализатора BASF, способного удалять 65 литров кислорода,5 кг высокоэффективного молекулярного ситового материала для очистки воды из UOP в США, способный удалять 2,2 кг воды.

4.2.6 Блок очистительного клапана: Burkert, Германия, полностью автоматический клапан с электрическим приводом, модульная конструкция, более лаконичная и удобная для обслуживания.

4.2.7 фильтр: высокоэффективный фильтр с фильтром диафрагмы 0,3 мкм, соответствующим стандартам HEPA.

4.3 Регенерационная система

4.3.1 Регенерационная система: используется для очистки системы для повторного использования, ее активации и восстановления адсорбционной способности; для регенерации требуется бутылка с смешанным газом N2/H2 или Ar/H2 2.где на H2 приходится 5-10%.

4.4 Система отображения

4.4.1 Система дисплея: блок управления использует сенсорный экран PLC из Германии, а меню интерфейса работы можно переключать между китайским и английским языками. Интерфейс дисплея богат функциями,легко управлять, легко понять, и поддерживает функцию экспорта данных.

5Вакуумный насос

5.1 Вакуумный насос использует вакуумный насос Edwards RV12 из Великобритании, с частотой потока 12 м3/ч. И он может быть управляемым независимо в любое время.Время автоматического отключения вакуумного насоса может быть настроено сенсорным экраном, что более разумно и снижает ненужное потребление энергии.

6Система фильтрации растворителя

Для предотвращения воздействия органических растворителей на колонну очистки или перекрестного загрязнения эксперимента,колонна адсорбции органического растворителя интегрирована во внешнюю часть перчаток с использованием серийной системыСредство состоит в основном из высококачественного и эффективного активированного угля с заполнительным количеством 6 кг.

7Анализатор воды

7.1 (1 единица, британский Мишель) Диапазон: 0-1000ppm, с использованием керамических чувствительных компонентов алюминия.

8Анализатор кислорода.

8.1 (1 блок, электрохимический анализатор AVCRAY из США) с диапазоном 0-1000 ppm, требует использования электрохимических датчиков топливных элементов, точных нулевых точек и не подвержен дрейфу;Избегание ситуаций, когда циркониевые датчики подвержены повреждению и неточному обнаружению в органических растворителях, электролиты и другие среды.

9Спецификациистандартного образца очистной перчаток
