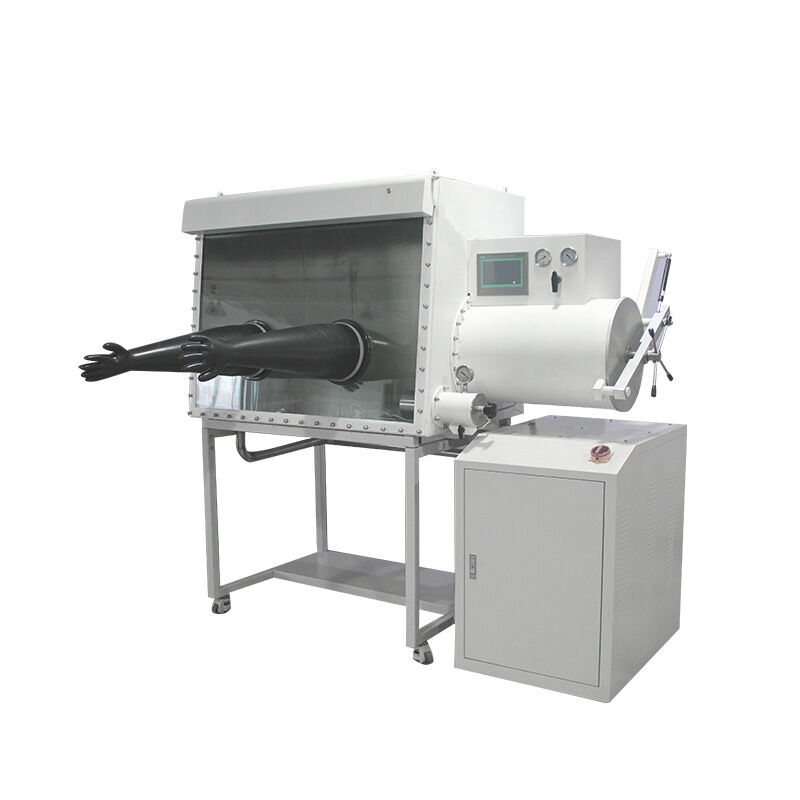

Лабораторная стандартная очистка GBP1000D-4 1200 Перчаточный бокс для инертного газа с двусторонними рабочими позициями от Changsha Tencan

Обзор продукта

Перчаточный бокс Purification от Changsha Tencan создает тщательно контролируемую рабочую атмосферу с минимальным уровнем влажности и кислорода, что делает его пригодным для работы с материалами, чувствительными к воздуху. Система включает в себя герметичную основную камеру, прихожую, модуль очистки газа, цифровую панель управления, вакуумные компоненты и систему мониторинга в реальном времени. Его также можно сконфигурировать для работы вместе со вспомогательным лабораторным оборудованием, таким как лазерные системы, установки вакуумного осаждения, сушильные камеры, анализаторы окружающей среды и модули очистки выхлопных газов для паров и летучих веществ.

Перчаточные боксы Tencan имеют удобную для пользователя компоновку и современный промышленный дизайн и обеспечивают стабильную работу в течение длительного времени. Автоматизированная работа, упрощенное обслуживание и надежная функциональность делают их надежным решением как для научных исследований, так и для производственных рабочих процессов.

Техническое развитие

Благодаря постоянным инвестициям в исследования и разработки компания Changsha Tencan добилась серьезных успехов в области инженерного проектирования и технологического прогресса. Каждый этап производственного цикла подвергается строгому контролю качества, чтобы обеспечить стабильный выпуск высококачественной, точно изготовленной продукции. Поддерживая стандартизированные процессы и принципы ориентации на клиента, мы превращаем отзывы пользователей в постоянную оптимизацию, постоянно создавая улучшенные системы перчаточных боксов, которые адаптируются к меняющимся требованиям лабораторий и промышленных сред.

Перчаточный ящик для очистки

Перчаточный бокс для очистки — это специализированная лабораторная система, предназначенная для поддержания сверхчистой, свободной от кислорода и влаги среды путем непрерывной циркуляции инертного газа высокой чистоты через герметичную камеру. Часто называемый перчаточным боксом с инертной атмосферой или рабочей станцией с газовой защитой, он эффективно удаляет O₂, H₂O и органические загрязнения. Это оборудование имеет важное значение в областях исследований, требующих строго контролируемых условий, таких как разработка литиевых батарей, передовая технология материалов, производство полупроводников, исследования суперконденсаторов, прецизионное освещение, сварочные технологии, процессы OLED и MOCVD. Он также применим в биологических науках, включая анаэробное культивирование микробов и культуру клеток с низким содержанием кислорода.

Принцип работы

В перчаточном боксе используется полностью герметичный газоциркуляционный контур, соединяющий основную камеру с колонной очистки, заполненной высокоэффективными адсорбентами для удаления влаги и кислорода. Под контролем ПЛК система пропускает рабочий газ по трубопроводам и циркуляционным вентиляторам, неоднократно проходя через очищающий материал. При каждом цикле примеси улавливаются, и очищенный газ возвращается в камеру. Со временем внутренние уровни H₂O и O₂ падают ниже 1 ppm. Когда очищающий материал становится насыщенным после длительного использования, его можно регенерировать для восстановления полной производительности и продолжения долгосрочной работы.

Основные приложения

• Фундаментальные физико-химические эксперименты

• Производство и исследование специального освещения

• Прототипирование и производство литиевых батарей

• Исследования щелочных и высокореактивных металлов

• Разработка катализатора

• Технологии прецизионной сварки (лазер, плазма, пайка)

• Медицинские и биологические инженерные исследования

• Фармацевтическая упаковка и рецептура

• Процессы производства полупроводников

• Хелатная химия

• Исследование керамических и металлических порошков

• Промышленные процессы, требующие высокотемпературного вакуума

  Технические характеристики и особенности

• Контроль атмосферы:Достигает чрезвычайно низкого уровня кислорода и влаги (<0,1 ppm)

• Герметичная структура:Общая скорость утечки ≤0,001% объема/час.

• Конфигурация клапана:Модульная система электромагнитных клапанов для надежного уплотнения и простоты обслуживания.

• Система трансфера:Легкая и плавно открывающаяся дверца прихожей для эффективной загрузки материала.

• Внешние варианты:Несколько вариантов корпуса и внешнего вида, подходящих для разных стилей лаборатории

• Пользовательский интерфейс:Простая, интуитивно понятная сенсорная панель управления.

• Циркуляция газа:Безмасляная и безвакуумная замкнутая система для стабильной работы.

• Регенерация:Полностью автоматизированный цикл регенерации очищающих материалов.

• Контроль давления:Автоматическая балансировка давления с регулируемым рабочим диапазоном ±15 мбар.

• Очистка камеры:Быстрая автоматическая продувка для быстрого высыхания и вентиляции, безопасной для растворителей.

• Ножная педаль:Удобная регулировка внутреннего давления без помощи рук.

• Запись данных:Непрерывная регистрация и сохранение системных данных

• Механизмы сигнализации:Полный мониторинг и оповещения о давлении, регенерации и эксплуатационных отклонениях.

• Технология уплотнения:Многослойная запатентованная структура уплотнения для длительной стабильности.

  Ключевые преимущества

• Высокоточный экологический контроль для работы с чувствительными материалами

• Модульная конструкция повышает надежность системы и удобство обслуживания.

• Интеллектуальная автоматизация снижает нагрузку на ручной труд и упрощает работу.

• Настраиваемая системная архитектура в соответствии с потребностями специализированных приложений.

• Запатентованная конструкция уплотнений обеспечивает длительную герметичность.

Лабораторный стандартный перчаточный ящик

1,Конфигурация стандартного лабораторного перчаточного бокса

1.1 Перчаточный ящик

1.2 Главный вестибюль

1.3 Система очистки газа GP20

1.4 Мини-прихожая

2. Основная палата

2.1 Внутренние размеры
Полезное рабочее пространство:1200 мм (Д) × 900 мм (В) × 750 мм (Ш внизу).

2.2 Перчаточные порты
ДваØ220 ммкольца для перчаток изготовлены из коррозионностойкого твердого алюминиевого сплава, подходящего для сред, перерабатывающих органические продукты.

2.3 Перчатки
Импортированобутилкаучуковые перчатки, модель8Б1532(США).
Диаметр8 дюймов, толщина0,4 мм, предлагая отличную устойчивость к химическим веществам, старению и умеренному нагреву.

2.4 Окно наблюдения
Наклоненная вперед панель управления сСъемное закаленное безопасное стекло толщиной 8 мм..
Высокая прозрачность, устойчивость к истиранию и коррозии.
Запечатано с помощьюПрокладка ОМЕГА 3/8".

2.5 Диапазон рабочего давления
Поддерживает стабильное положительное или отрицательное давлениеот –12 мбар до +12 мбар.
Автоматическая защита активируется, если давление превышает безопасный диапазон.

2.6 Освещение
Встроенная антибликовая энергосберегающая подсветка с мягким, комфортным освещением.

2.7 Внутренний источник питания
Предустановленная герметичная плата интерфейса питания.
Вход:220 В переменного тока, 50 Гц, однофазный, 10 А.

2.8 Вспомогательные порты
НесколькоУниверсальные интерфейсы KF-40для газовых, жидкостных и сигнальных соединений.

2.9 Стеллажи
Предусмотрены три внутренние регулируемые полки.

2.10 Опорная рама
Высота стойки шкафа950 ммс колесиками, обеспечивающими выравнивание, мобильность и фиксацию.

2.11 Герметичность
Запатентованная конструкция уплотнения, обеспечивающая уровень утечки<0,001 об.%/час.

3. Передаточные камеры

3.1 Структура
Цилиндрическая конструкция из нержавеющей стали 304 с фланцевыми соединениями.

3.2 Большой вестибюль
Диаметр360 мм, длина600 мм.
Имеет автоматическое управление клапаном для циклов вакуумирования/продувки.
Программируемые циклы минимизируют время ожидания оператора.

3.3 Малый вестибюль
Диаметр150 мм, длина300 мм, с ручным управлением для удаления и наполнения воздуха.

3.4 Внутренние лотки
Большая камера: полированный выдвижной лоток с выдвижным механизмом.
Маленькая камера: в комплект входит подвижная выдвижная платформа.

3.5 Уровень вакуума
Достижения≤ –0,1 МПа, оснащенный немецкимВИКАвакуумметр.

4. Система контроля циркуляции и очистки.

4.1 Система управления

4.1.1 Работа и интерфейс
Имеет автоматическую диагностику, автоматический перезапуск, интеллектуальную регулировку давления и адаптивное управление.
Все функции, включая циркуляцию, вакуум и регенерацию, управляются черезПЛК с сенсорным экраном(переключаемый китайский/английский языки).

4.1.2 Управление давлением
Давление, контролируемое сенсорным экраном, с автоматической балансировкой в ​​заданных пределах.

4.1.3 Ножная педаль
Позволяет точно регулировать давление во время экспериментов, не останавливая работу.

4.2 Циркуляция очистки

4.2.1 Точность атмосферы
Поддерживает<1 частей на миллионH₂O и O₂, с0,01 частей на миллионточность обнаружения.

4.2.2 Автоматизированное управление
Откачка, циркуляция, нагрев и регенерация с управлением от ПЛК — ручное управление не требуется.

4.2.3 Рабочий газ
Азот или аргон (Чистота 99,999%необходимый).

4.2.4 Циркуляционный вентилятор
Высокоскоростной вентилятор с регулируемой частотой (0–100 м³/ч), заключенный в корпус из нержавеющей стали, прошедший испытания под давлением.

4.2.5 Колонки двойной очистки
Каждый столбец содержит:

• 5 кг катализатора BASF на основе меди(дезоксигенация, удаляет 65 L O₂)

• Молекулярное сито UOP 5 кг(удаляет 2,2 кг H₂O)

4.2.6 Блок клапанов очистки
немецкийБуркертполностью автоматическая модульная система электрических клапанов.

4.2.7 Фильтрация
HEPA-класс0,3 мкмвысокоэффективный фильтр.

4.3 Система регенерации

ИспользованиеN₂/H₂ или Ar/H₂ (5–10% H₂)смесь для полной регенерации, восстанавливая адсорбционную способность.

4.4 Отображение и мониторинг

ПЛК с сенсорным экраномс многоязычным интерфейсом, интуитивно понятным меню иподдержка экспорта данных.

5. Вакуумный насос

ВеликобританияЭдвардс RV12насос, скорость откачки 12 м³/ч.
Независимо переключаемое и программируемое отключение через сенсорный экран для снижения энергопотребления.

6. Блок фильтрации растворителя.

Внешний модуль адсорбции растворителя предотвращает загрязнение колонны очистки.
Содержит6 кг активированного углядля удаления летучих органических веществ.

7. Анализатор влажности

БританскийАнализатор Мичелла, диапазон0–1000 частей на миллион, чувствительный элемент из керамического оксида алюминия.
Быстрый отклик, устойчивость к коррозии, широкий диапазон обнаружения.

8. Анализатор кислорода

НАСЭлектрохимический анализатор AVCRAY, диапазон0–1000 частей на миллион.
Электрохимический датчик позволяет избежать проблем нестабильности циркониевых датчиков в среде растворителей.

9, Технические характеристикиСтандартная модель перчаточного бокса для очистки
